一 概述

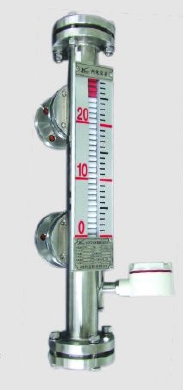

  襯氟磁浮子液位計是一種新穎的現場安裝直讀式液位儀表變送單元，采用優質不銹鋼材料，按照化學工業部頒布的磁性液位計標準HG/T21584制造，同時提供內襯PTFE的磁浮子液位計，液位計的接液部分材質全部采用聚四氟乙烯，可廣泛應用于各類石化，化工企業，測量任何種類，任意濃度的強酸，強堿及強氧化劑等工藝介質的液位。液位計的變送部分，全部采用優質進口OKI干簧管，SMD（貼片）制造，配上變送器，可將液位或界面信號經電路放大轉換為標準的二線制4-20mA電流信號，實現遠距離檢測，指示，記錄與控制。

二 特點

結構堅固，耐溫，防腐，抗震。

指示清晰，觀察方便。

活套法蘭結構，易安裝

標準4-20mA電流遠傳，抗干擾，通用性強。

聚四氟乙烯防腐，性能優異，PE防腐耐溫80℃。

變送，顯示功能一體，使用更方便。

三 主要技術指標

1. 工作壓力等級：負壓，常壓，1.6MPa

2. 測量范圍：L=300-6000mm

3. 測量管外徑：57/63mm

4. 電氣接口：M20*1.5內螺紋

5. 防爆等級：CT4

6. 最高介質溫度:-70~150℃

7. 介質粘度：<150cP

8. 介質密度：>0.5g/cm3

9. 使用環境溫度：0~80℃

10. 法蘭連接：公制，英制由用戶指定

11. 電源：DC24V

12. 顯示誤差：+-10mm

13. 變送輸出：4~20mA DC

14. 負載電阻（24VDC）：0~500Ω
